長飛iCONEC互聯網數據中心400G布線方案

  ICC訊 互聯網數據中心的發展隨著大數據時代的到來迎來了大規模的建設，互聯網數據中心內部的數據傳輸速率也從最初的千兆、萬兆網絡，走到了“25G接入+100G互聯”規模部署的階段，“100G接入+400G互聯”時代數據中心也已開始部署，并且為未來800G鏈路鋪路。

  1.互聯網數據中心布線發展

  互聯網數據中心要求帶寬高、綜合成本低，并行傳輸的光模塊以及多芯預端接光纜將成為100G-400G甚至800G的主流產品。在未來隨著時間的推移，VCSEL技術的進步將有可能成為互聯網400G、800G應用的主力軍。8芯預端接跳線可作為服務器-TOR的優先選擇，可以從40G-100G-200G平滑升級，不需要更換線纜。16芯預端接光纜系統可從ToR-Leaf、Leaf-Spine支持200G-400G，必將在未來2-3年內成為數據中心建設最優的選擇。

  如果服務器承載多業務多張網的情況下建議采用LC接口SWDM4波分應用來滿足100G的速率需求。多業務情況出現的時候會有90多條光纖鏈路在一臺機架內，LC雙工跳線會最大限度的減少對機架的氣流組織的影響，避免造成局部熱點等情況出現。當然其部署成本比同樣速率的并行傳輸成本要高。

  2.互聯網數據中心光纖選擇

  目前互聯網數據中心TOR和葉交換機平均距離45米左右，葉和脊交換機距離在200米以內。在TOR-葉交換機的鏈路可以采用OM3/OM4光纖系統，在葉-脊交換機的鏈路下建議采用OM4/OM5/OS2光纖系統。

  長飛公司采用彎曲不敏感OM3、OM4、OM5光纖的8芯-16芯預端接方案可無縫銜接SR4、SR4.2和SR8的傳輸要求。

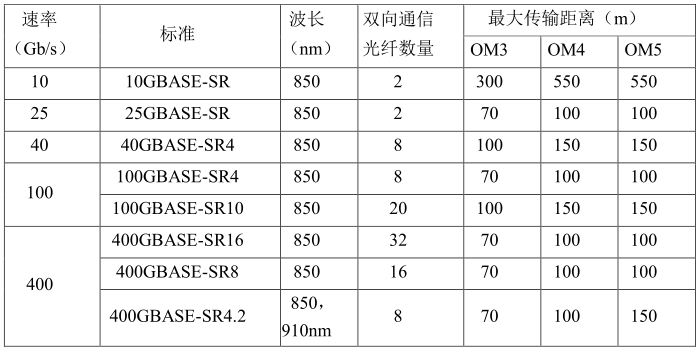

  表1 采用OM3~OM5光纖的以太網標準：

  3.長飛UDF組網方案

  UDF系列光纖配線架適用標準19英寸設備機柜或機架安裝。備有1U和4U光纖配線架。1U高度最大支持預端接/熔接144芯(雙LC適配器)或72口MPO，4U高度最大支持預端接/熔接576芯(雙LC適配器)或288口MPO?？芍С帜壳八械?0G-400G應用方案。針對400G應用，長飛推出了400G-SR8,400G-DR4,400G-FR4一系列400G組網解決方案。

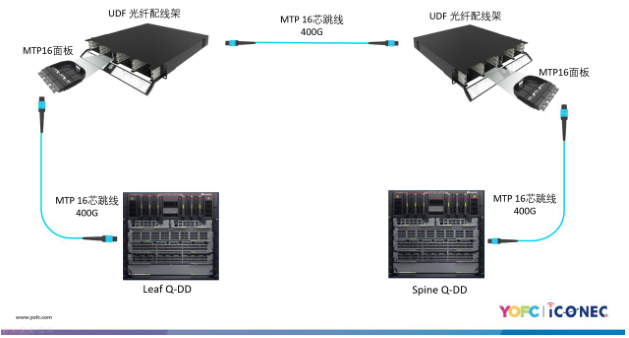

  (1)400G-SR8互聯：核心采用400G-SR8接口脊交換機，葉層采用400G-SR8，長飛多模低損耗的MTP16完美解決400G應用互聯。

  圖1 400G-SR8互聯

  表2 400G-SR8互聯方案產品推薦示例：

  (2)400G-DR4互聯：核心采用400G-DR4接口脊交換機，葉層采用100G-DR，長飛單模超低損Base8 MTP連接未來400G速率升級。

  圖2 400G-DR4互聯

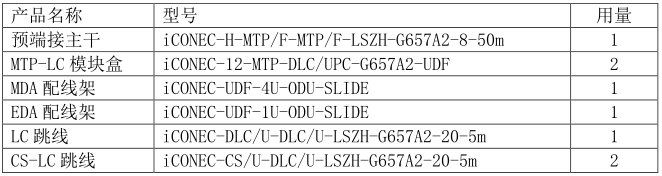

  表3 400G-DR4互聯方案產品推薦示例：

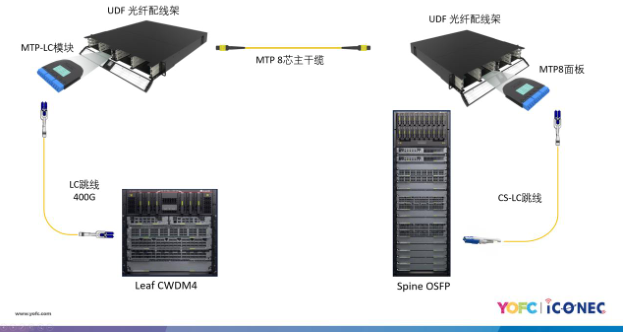

  (3)400G-2FR4互聯：核心采用400G-2FR4接口脊交換機，葉層采用100G-CWDM4，長飛單模低損MTP和CS連接400G應用。

  圖3 400G-2FR4互聯

  表4 400G-2FR4互聯方案產品推薦示例：

  UDF組網特點：

  1U配線架最高配置密度144芯(DLC)或者72口MPO、4U配線架最高配置密度576芯(DLC)或者288口MPO，業界的最高密度;

  歸一化設計，同一種配線架兼容12芯模塊(Base-12)、16芯模塊(Base-16)、 24芯模塊(Base-8)，任意切換，按需配置，適應未來的網絡擴容及變化;

  LC適配器自帶內置防塵門，安全、清潔，提升布線效率。

  4.關于長飛

  長飛公司是全球領先的光纖預制棒、光纖和光纜供應商，為世界通信行業及其他行業(包括公用事業、運輸、石油化工、醫療等)提供各種光纖光纜產品及綜合解決方案，致力于成為信息傳輸與智慧聯接領域的領導者!

  近年來，長飛公司著力發展相關多元化業務，數據中心業務是重要組成部分。長飛公司iCONEC®布線產品已經大量用于國內大型數據中心，具有高可靠性、高密度、高性能、高可擴展性等特點。未來，秉持“智慧聯接 美好生活”的使命，長飛公司將始終以“客戶 責任 創新 共贏”為核心價值觀，繼續在數據中心領域加強技術創新，開發出更多高性能產品及方案，為新一代數據中心建設貢獻力量。

  長飛光纖光纜股份有限公司 王珩，孔光
