大規模FTTH建設背景下 ODN建設需加強規范
訊石光通訊網
2012/3/30 8:52:31
1 綜述
大規模FTTH建設當前的難點及關鍵是ODN網絡的建設。ODN網絡作為FTTH的基礎網絡需要具有可靠、長壽命、向后兼容以及維護便捷等特性。但隨著今年大規模FTTH建設的推進，因ODN配線產品質量、穩定性引起的網絡故障頻發，嚴重影響了建設進度以及服務質量，究其原因還是在于用于ODN建設的配線產品難以滿足相應標準從而降低了網絡的可靠性。
從當前的認知來看普遍將應用于FTTH的ODN網絡配線產品等同于傳統的光纜網配線產品，忽視了兩者之間的技術差異及應用訴求，將應用于接入網的配線產品理解為傳統骨干或匯聚層的配線產品的簡單延伸。且隨著FTTH大規模啟動后，參與ODN配線產品的銷售眾多廠家也借此機會，將大量低標準及低質量的產品推向市場，給運營商的光纖接入網帶來了嚴重隱患。
2 ODN配線產品分類以及使用現狀
ODN配線產品按形態可以分為光器件、光纖光纜以及箱體三大類別。其中，光器件包含ODN核心器件光分路器以及各種接插件，其插入損耗之和占整個ODN鏈路光功率預算的90%以上，是影響ODN網絡的主要部分。
由于光器件屬于精密器件，其品質直接決定ODN網絡是否還能正常工作。光器件對于生產工藝和技術要求高，整體投入大，國內有實力廠家較少。對于光器件產品的檢測需要專業的機構進行，檢測項復雜且耗時很長，難以質量進行有效評判，在國內的招標檢測中由于時間以及檢測手段所限無法體現其穩定性以及壽命，加之光器件產品質量優劣往往體現的是長期性能，造成招標中技術部分很難體現差異。更為惡劣的情況是廠家實際供貨與送檢產品存在差異，使用者從外觀上根本無法區分，等到故障發生后才會發現問題。
從國內總的使用情況來看光器件產品的故障率也隨著價格的走低而頻頻增加，因為光器件產品問題引起的網絡故障比例為當前ODN配線產品中為最高，導致不得不對既定的建設模式以及已采購的產品進行修改來應對現實。大幅增加成本的同時也帶來了建設效率的低下以及市場的丟失。

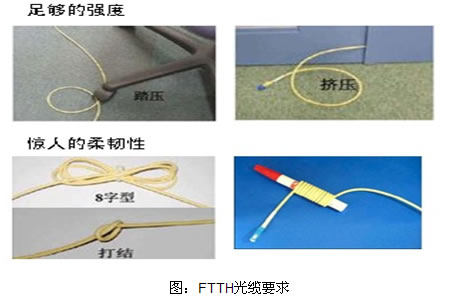

ODN配線產品中的光纖光纜，在此特指應用于FTTH的光纖光纜。與傳統光纜有所區別的是FTTH光纜需具備室內布放、高彎曲低損耗等相應特性。以下圖為例：
要在特殊環境下保證光纖網絡的性能對FTTH光纜所使用的材料要求以及加工工藝的要求很高，要同時保證強度以及柔韌性，并且提供施工時所需足夠的拉力。而當前市場上的產品良莠不齊，在低價低成本的驅動下很少有廠商完全按照標準進行生產。
從實際市場收集的資料了解，FTTH光纜在室內布放時大量的會出現光纜斷裂、纖芯損傷等問題，還有一些由于結構、材料等原因受長期應力的影響而出現光學性能不穩定、外護套易老化的現象給光纖接入網留下隱患。與傳統光纜產品相比，FTTH用的光纜布放需適應各種復雜環境，在結構上為保證其容易布放的特性也不會增加更多的保護件，故而針對FTTH光纜的材料及制作工藝需要更加深入細致的考察及測試。
箱體類產品既包含了傳統的ODF、OCC等，又包含了應用于FTTH的室內外光分路器箱體、分纖箱、接頭盒、FTTH終端箱等。對于箱體的技術關注點一般為功能、材料、維護便捷。由于國內的FTTH應用環境多變復雜，造成了箱體類配線產品是目前ODN中種類最豐富同時也是最難界定標準的產品。除光配線架（ODF）、光纜交接箱（OCC）此類處于ODN網絡主干部分的箱體有既定的標準及形態外，其余產品均需要根據當地使用的情況進行靈活選擇，很難有詳盡的標準進行描述，現有標準多為一般性功能要求。箱體類產品在的主要問題體現在：缺乏材料的檢測、防護等級不足、功能定義不完善，這種問題都會影響到ODN網絡的建設質量。
3 對于ODN網絡配線產品選擇的建議
當前國內ODN網絡配線產品存在較多不規范之處。主要表現在如下幾點：
1） ODN規范的研究和應用尚為滯后
運營商通常較為重視PON設備的標準制訂，其標準通常先于應用完成。但ODN產品與設備有較大不同，其規范需要在建設實踐中產生和完善。由于ODN標準的滯后，部分ODN關鍵器件的標準及規范在FTTH建設多年后才能得以產生，導致在制訂標準時不得不遷就已經得到應用的指標較低的產品。烽火認為目前ODN配線產品的運營商企業標準制訂起步較晚，制訂不夠完備，需要盡快形成嚴格的企業規范以給各地實際應用者提供技術上的支撐基礎。
2） 檢測手段存在不足
ODN網絡是無源網絡，與運營商重視的設備領域的檢測手段完全不同。與傳統的光纜相比，ODN配線產品所涵蓋的領域更加寬泛，所需關注的要點也大幅增加。通信行業目前缺乏對該類產品的良好檢測手段以及檢測環境，雪上加霜的是很多產品本身缺乏檢測標準或者標準定義過低，造成很多情況就算去做檢測也僅是“走過場”而無法甄別產品的真實特性。因此，針對ODN配線三大類產品中光器件和箱體的材料的檢測手段還需要做進一步的增強，以便于甄別產品的質量優劣。
3） 招標中針對技術要求不夠嚴格
當前的招投標工作更多傾向以價格優先，忽視技術差異（前文已有描述），造成大多數的招投標陷入價格戰的怪圈。一味低價的情況下運營商在實際上也無法通過招投標得到同一技術和產品條件下最優價，降低了建設成本但大幅提高了后期運維成本，整體成本反而上升。因此，在當前ODN規范及檢測手段不完善的情況下，需在實際使用中加強對于技術部分的重視，從設計、材料、功能、價格等各個方面予以綜合考慮進行評標。在招投標工作中應將ODN配線產品視作新型產品，從而加大對于技術部分的考量而不是作為成熟產品以價格為主導來確定。
4） 后評估手段不夠重視
ODN配線產品由于存在檢測難的問題，其問題往往是使用一段時間之后才會發現。在當前檢測手段不足的情況下，招標測試的實驗室環境可能會滿足指標要求，但到復雜的現場應用環境驗證后往往會出現意料之外的問題，不排除有廠商在供貨時“以次充好”“魚目混珠”的情況。所以需要加強針對ODN配線產品的后評估，通過現網抽檢、了解使用者感受等手段來充分了解供貨產品的實際使用情況從而規范產品。
后評估是衡量產品實際應用情況的重要手段，在當前國內ODN配線產品市場較為混亂、低標準產品充斥市場的時候更需加強后評估機制。通過不定期的抽檢以及到現場實際調查可以獲知具體產品的實際性能。
4 烽火通信在ODN領域的積極探索
烽火通信作為國內最早涉足ODN領域的企業，可同時提供線纜、PON系統、全系列ODN產品，是我國真正意義上的FTTH一攬子整體解決方案提供商，具備端到端的交付能力，適應所有應用場合下的建網需求。目前，烽火通信的ODN配線產品已經覆蓋數百萬用戶，獲得了市場高度認可，是國內ODN領域的領軍企業之一。
早在2001年，日本開始建設FTTH的初期，烽火通信就依靠自身對今后FTTH應用的理解以及實踐經驗提出了各種蝶形光纜的專利，并牽頭起草了相應的行業標準以及國內標準，現在已經成為FTTH建設中接入光纜的理想選擇，隨后還主導或參與起草了一系列FTTH領域關鍵標準，為整個行業的規范化做出了積極的貢獻。
作為國內優秀的ODN解決方案提供商，烽火通信早在2004年就開通國內首個由運營商主導的FTTH小區，隨后還積極參與到我國FTTH建設的大潮中，為FTTH在中國的全面鋪開做出了積極貢獻。并且，當時歸納以及探索出的建設模式、各種ODN產品形態等一直沿用至今，成為標準建設模式。
大規模FTTH建設當前的難點及關鍵是ODN網絡的建設。ODN網絡作為FTTH的基礎網絡需要具有可靠、長壽命、向后兼容以及維護便捷等特性。但隨著今年大規模FTTH建設的推進，因ODN配線產品質量、穩定性引起的網絡故障頻發，嚴重影響了建設進度以及服務質量，究其原因還是在于用于ODN建設的配線產品難以滿足相應標準從而降低了網絡的可靠性。
從當前的認知來看普遍將應用于FTTH的ODN網絡配線產品等同于傳統的光纜網配線產品，忽視了兩者之間的技術差異及應用訴求，將應用于接入網的配線產品理解為傳統骨干或匯聚層的配線產品的簡單延伸。且隨著FTTH大規模啟動后，參與ODN配線產品的銷售眾多廠家也借此機會，將大量低標準及低質量的產品推向市場，給運營商的光纖接入網帶來了嚴重隱患。
2 ODN配線產品分類以及使用現狀
ODN配線產品按形態可以分為光器件、光纖光纜以及箱體三大類別。其中，光器件包含ODN核心器件光分路器以及各種接插件，其插入損耗之和占整個ODN鏈路光功率預算的90%以上，是影響ODN網絡的主要部分。
由于光器件屬于精密器件，其品質直接決定ODN網絡是否還能正常工作。光器件對于生產工藝和技術要求高，整體投入大，國內有實力廠家較少。對于光器件產品的檢測需要專業的機構進行，檢測項復雜且耗時很長，難以質量進行有效評判，在國內的招標檢測中由于時間以及檢測手段所限無法體現其穩定性以及壽命，加之光器件產品質量優劣往往體現的是長期性能，造成招標中技術部分很難體現差異。更為惡劣的情況是廠家實際供貨與送檢產品存在差異，使用者從外觀上根本無法區分，等到故障發生后才會發現問題。
從國內總的使用情況來看光器件產品的故障率也隨著價格的走低而頻頻增加，因為光器件產品問題引起的網絡故障比例為當前ODN配線產品中為最高，導致不得不對既定的建設模式以及已采購的產品進行修改來應對現實。大幅增加成本的同時也帶來了建設效率的低下以及市場的丟失。
ODN配線產品中的光纖光纜，在此特指應用于FTTH的光纖光纜。與傳統光纜有所區別的是FTTH光纜需具備室內布放、高彎曲低損耗等相應特性。以下圖為例：
要在特殊環境下保證光纖網絡的性能對FTTH光纜所使用的材料要求以及加工工藝的要求很高，要同時保證強度以及柔韌性，并且提供施工時所需足夠的拉力。而當前市場上的產品良莠不齊，在低價低成本的驅動下很少有廠商完全按照標準進行生產。
從實際市場收集的資料了解，FTTH光纜在室內布放時大量的會出現光纜斷裂、纖芯損傷等問題，還有一些由于結構、材料等原因受長期應力的影響而出現光學性能不穩定、外護套易老化的現象給光纖接入網留下隱患。與傳統光纜產品相比，FTTH用的光纜布放需適應各種復雜環境，在結構上為保證其容易布放的特性也不會增加更多的保護件，故而針對FTTH光纜的材料及制作工藝需要更加深入細致的考察及測試。
箱體類產品既包含了傳統的ODF、OCC等，又包含了應用于FTTH的室內外光分路器箱體、分纖箱、接頭盒、FTTH終端箱等。對于箱體的技術關注點一般為功能、材料、維護便捷。由于國內的FTTH應用環境多變復雜，造成了箱體類配線產品是目前ODN中種類最豐富同時也是最難界定標準的產品。除光配線架（ODF）、光纜交接箱（OCC）此類處于ODN網絡主干部分的箱體有既定的標準及形態外，其余產品均需要根據當地使用的情況進行靈活選擇，很難有詳盡的標準進行描述，現有標準多為一般性功能要求。箱體類產品在的主要問題體現在：缺乏材料的檢測、防護等級不足、功能定義不完善，這種問題都會影響到ODN網絡的建設質量。
3 對于ODN網絡配線產品選擇的建議
當前國內ODN網絡配線產品存在較多不規范之處。主要表現在如下幾點：
1） ODN規范的研究和應用尚為滯后
運營商通常較為重視PON設備的標準制訂，其標準通常先于應用完成。但ODN產品與設備有較大不同，其規范需要在建設實踐中產生和完善。由于ODN標準的滯后，部分ODN關鍵器件的標準及規范在FTTH建設多年后才能得以產生，導致在制訂標準時不得不遷就已經得到應用的指標較低的產品。烽火認為目前ODN配線產品的運營商企業標準制訂起步較晚，制訂不夠完備，需要盡快形成嚴格的企業規范以給各地實際應用者提供技術上的支撐基礎。
2） 檢測手段存在不足
ODN網絡是無源網絡，與運營商重視的設備領域的檢測手段完全不同。與傳統的光纜相比，ODN配線產品所涵蓋的領域更加寬泛，所需關注的要點也大幅增加。通信行業目前缺乏對該類產品的良好檢測手段以及檢測環境，雪上加霜的是很多產品本身缺乏檢測標準或者標準定義過低，造成很多情況就算去做檢測也僅是“走過場”而無法甄別產品的真實特性。因此，針對ODN配線三大類產品中光器件和箱體的材料的檢測手段還需要做進一步的增強，以便于甄別產品的質量優劣。
3） 招標中針對技術要求不夠嚴格
當前的招投標工作更多傾向以價格優先，忽視技術差異（前文已有描述），造成大多數的招投標陷入價格戰的怪圈。一味低價的情況下運營商在實際上也無法通過招投標得到同一技術和產品條件下最優價，降低了建設成本但大幅提高了后期運維成本，整體成本反而上升。因此，在當前ODN規范及檢測手段不完善的情況下，需在實際使用中加強對于技術部分的重視，從設計、材料、功能、價格等各個方面予以綜合考慮進行評標。在招投標工作中應將ODN配線產品視作新型產品，從而加大對于技術部分的考量而不是作為成熟產品以價格為主導來確定。
4） 后評估手段不夠重視
ODN配線產品由于存在檢測難的問題，其問題往往是使用一段時間之后才會發現。在當前檢測手段不足的情況下，招標測試的實驗室環境可能會滿足指標要求，但到復雜的現場應用環境驗證后往往會出現意料之外的問題，不排除有廠商在供貨時“以次充好”“魚目混珠”的情況。所以需要加強針對ODN配線產品的后評估，通過現網抽檢、了解使用者感受等手段來充分了解供貨產品的實際使用情況從而規范產品。
后評估是衡量產品實際應用情況的重要手段，在當前國內ODN配線產品市場較為混亂、低標準產品充斥市場的時候更需加強后評估機制。通過不定期的抽檢以及到現場實際調查可以獲知具體產品的實際性能。
4 烽火通信在ODN領域的積極探索
烽火通信作為國內最早涉足ODN領域的企業，可同時提供線纜、PON系統、全系列ODN產品，是我國真正意義上的FTTH一攬子整體解決方案提供商，具備端到端的交付能力，適應所有應用場合下的建網需求。目前，烽火通信的ODN配線產品已經覆蓋數百萬用戶，獲得了市場高度認可，是國內ODN領域的領軍企業之一。
早在2001年，日本開始建設FTTH的初期，烽火通信就依靠自身對今后FTTH應用的理解以及實踐經驗提出了各種蝶形光纜的專利，并牽頭起草了相應的行業標準以及國內標準，現在已經成為FTTH建設中接入光纜的理想選擇，隨后還主導或參與起草了一系列FTTH領域關鍵標準，為整個行業的規范化做出了積極的貢獻。
作為國內優秀的ODN解決方案提供商，烽火通信早在2004年就開通國內首個由運營商主導的FTTH小區，隨后還積極參與到我國FTTH建設的大潮中，為FTTH在中國的全面鋪開做出了積極貢獻。并且，當時歸納以及探索出的建設模式、各種ODN產品形態等一直沿用至今，成為標準建設模式。
新聞來源：光通訊網
