中航光電發布VITA74標準加固微型高速連接器

  ICC訊 隨著電子設備向著小型化、標準化、多功能、模塊化方向發展，相關標準也應運而生，VITA74 Nano-VPX(簡稱VNX)即為針對嚴苛環境下的小型嵌入式計算平臺而推出的一種納小型VPX標準。

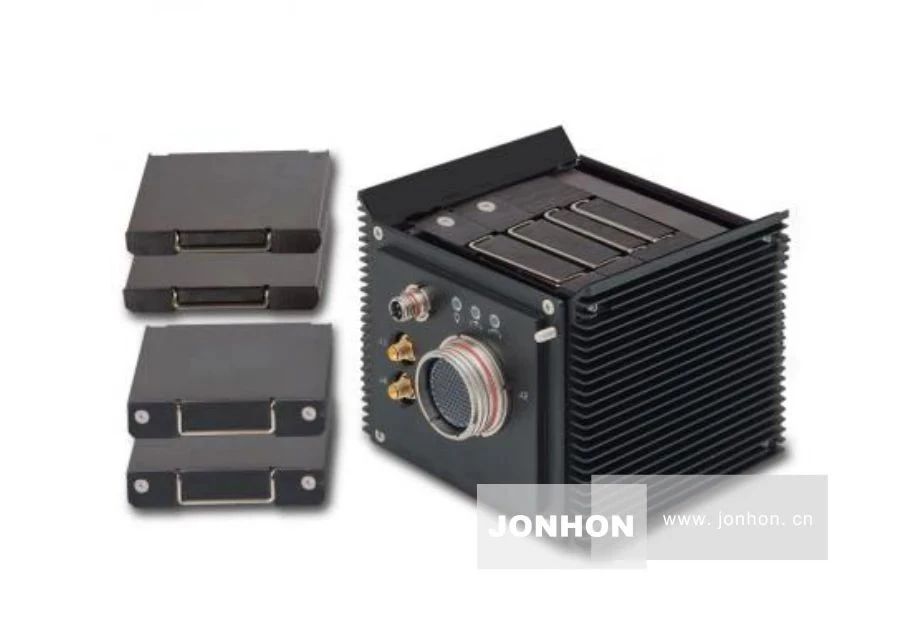

▲ VITA74標準機箱

  中航光電推出了符合VITA74標準的加固微型高速連接器，分別適用于VITA74標準12.5mm和19mm模塊厚度，并在此基礎上進行集成化擴展，具有高速率、高密度、模塊化、集成化、小型化、無纜化的特點，可同時實現差分、射頻、光和電源等信號的集成化傳輸。

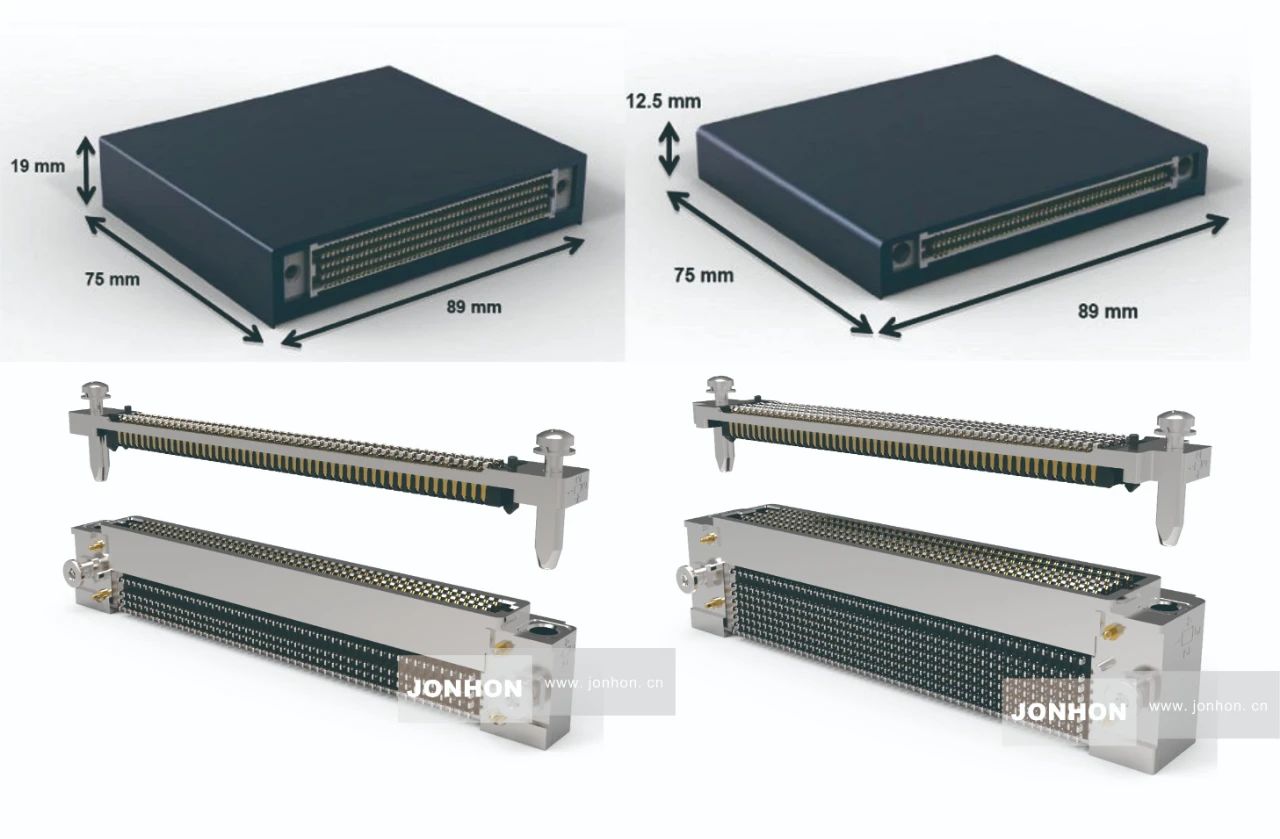

▲ 19mm模塊用400芯連接器、12.5mm模塊用200芯連接器

GVNX系列加固微型高速連接器(差分)

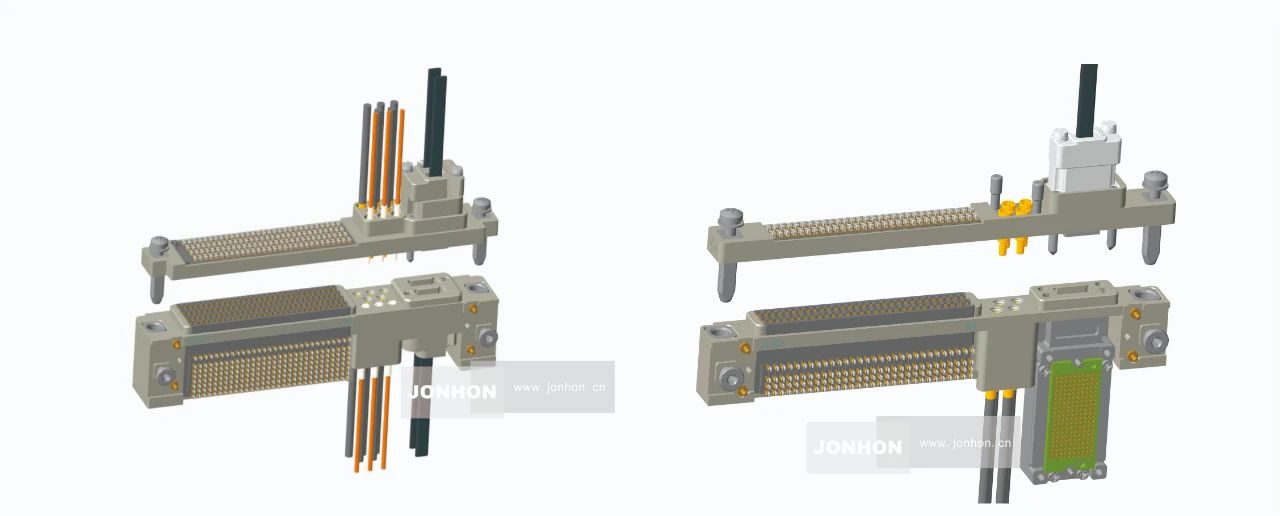

▲ 19mm模塊用集成化連接器、12.5mm模塊用集成化連接器

GVNX系列加固集成化高速連接器

  產品介紹

  符合VITA74標準的加固型連接器;

  模塊化組合結構，可實現差分、射頻、光、電源等多種信號的集成化傳輸;

  差分部分采用表面貼裝焊接形式，實現20Gbps高速傳輸性能;

  可與國外同類產品實現互換;

  射頻接觸件、光接觸件均可實現現場更換;

  技術指標符合Q/21EJ8544。

  產品特點

  高可靠：差分接觸件采用自主創新三點接觸的連接方式，產品整體金屬外殼加固，具有優異的抗振動、沖擊性能，適用于軍用高可靠環境;

  高速高頻化：差分傳輸速率0~20Gbps，射頻工作頻率DC~65GHz;

  模塊化：差分、射頻、光和電源模塊外形尺寸統一，可實現模塊化節點組合;

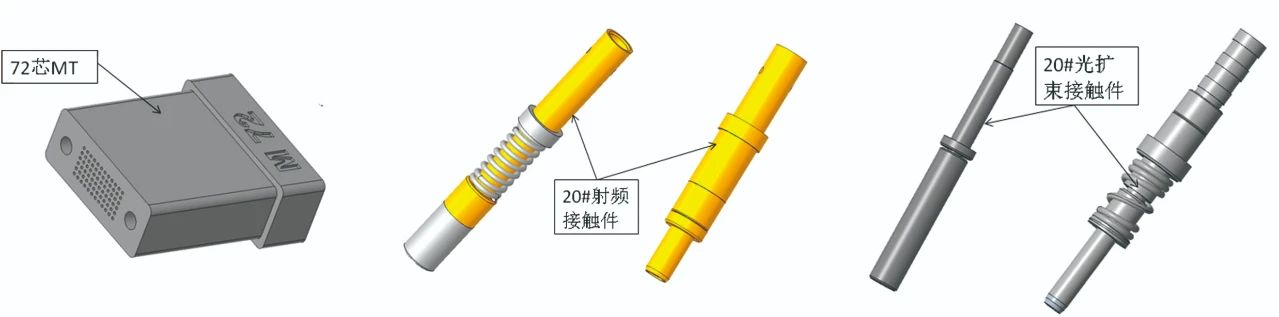

  小型化：射頻與單芯光分別采用微小型20#射頻接觸件，微小型20#光擴束接觸件，兩者可實現一孔多用;

  高密度：差分部分和光部分可采用72路光MT接觸件(鍍膜技術);

  無纜化：插頭可以采用有源光模塊，插座可以采用光電復合背板(高速、射頻、電源、光信號集成)連接，完全實現無纜化;

  性能指標

  差分傳輸速率：0～20Gbps

  射頻工作頻率：DC～65 GHz

  光纖插入損耗：72路光MT(鍍膜技術)：≤0.7dB;20#單芯光擴束接觸件：≤0.6dB

  絕緣電阻：≥5000 MΩ

  工作溫度：-65～125℃

  振動：隨機振動10~2000Hz 0.4g2/Hz

  沖擊：100g

  機械壽命：2000次

  鹽霧：96h

  GVNX系列加固集成化高速連接器，體積小、可靠性高，主要用于彈載和無人機等微型機箱內部，實現垂直板間信號的集成化傳輸，同時可應用于航空、航天、電子等其它防務領域。
