Samtec和Keysight展示新型112 Gbps PAM4連接性

  Samtec和Keysight在DesignCon 2024上聯手展示了測試Samtec高性能NovaRay®連接器系統的多域模板。

  Demo詳解

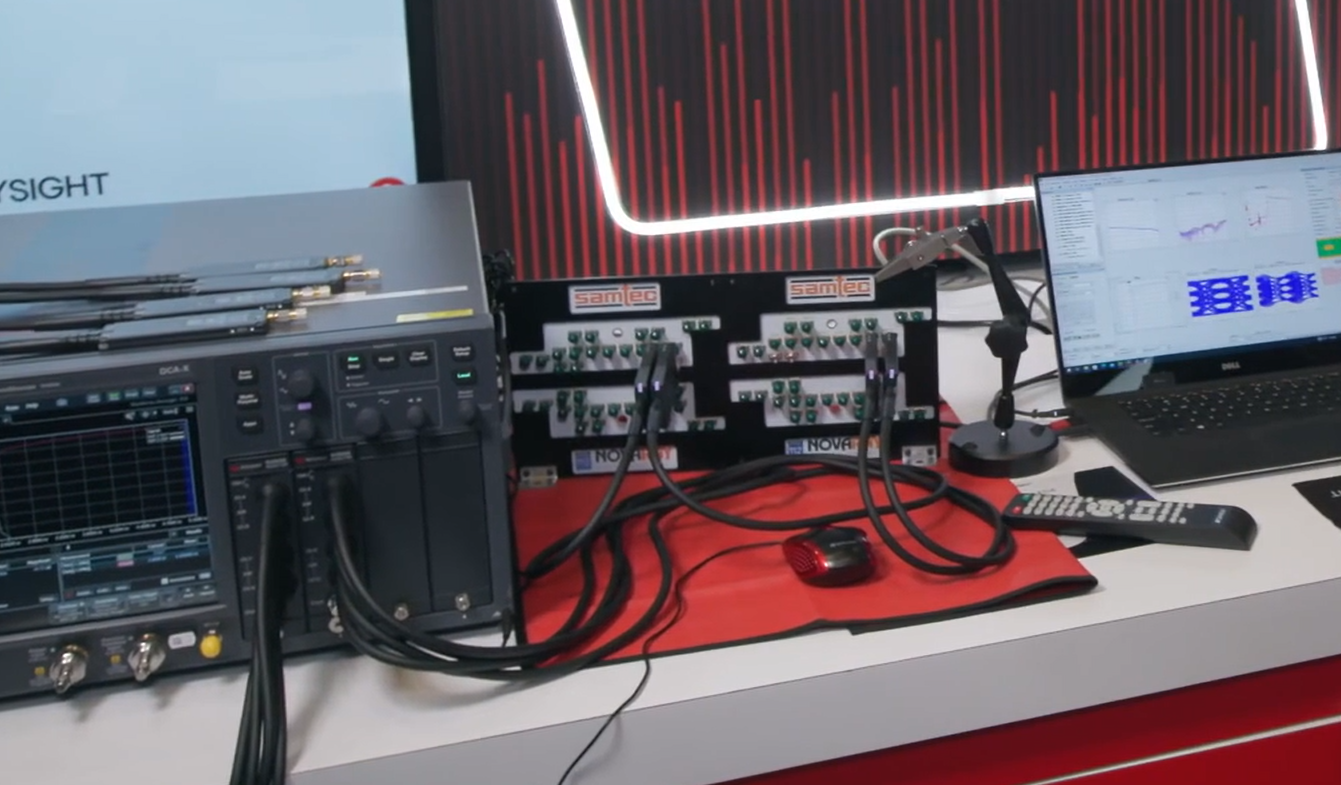

  這個現場信號完整性產品演示采用了兩種不同類型的測試儀器。首先，我們看到 Keysight 四端口53 GHz VNA（Keysight P5028B）以112 Gbps PAM4的速度測試Samtec NovaRay®夾層連接器系統（NVAM、NVAF 產品）。我們還看到一臺時域反射儀（Keysight DCA-Z，N1000A）以六皮秒的上升時間測試Samtec NovaRay Flyover® 電纜系統（NVAC 系列）。

  使用時域反射儀 (TDR) 進行測試時，我們可以精確檢查Samtec Flyover Cable系統，觀察最小特征的阻抗不連續性。我們使用物理層測試系統 (PLTS) 軟件進行時域和頻域分析，包括插入損耗、回波損耗、阻抗和skew等。

  在演示中，我們看到一個包含時域、頻域和眼圖的多域模板，所有這些都是通過S參數和時域信息生成和分析的。在運行PLTS時，除了執行多域分析外，您現在還可以使用 Keysight的新軟件選項檢查材料特性。

  測試系統還顯示了NovaRay® SI 評估板上PCB堆疊的dK和dF。此外，該系統還能告訴我們表面粗糙度，這在研究采用NovaRay®的高速參考設計所需的PCB材料時至關重要。確保測量與建模之間相關性的一種方法是利用物理層測試系統進行材料表征。

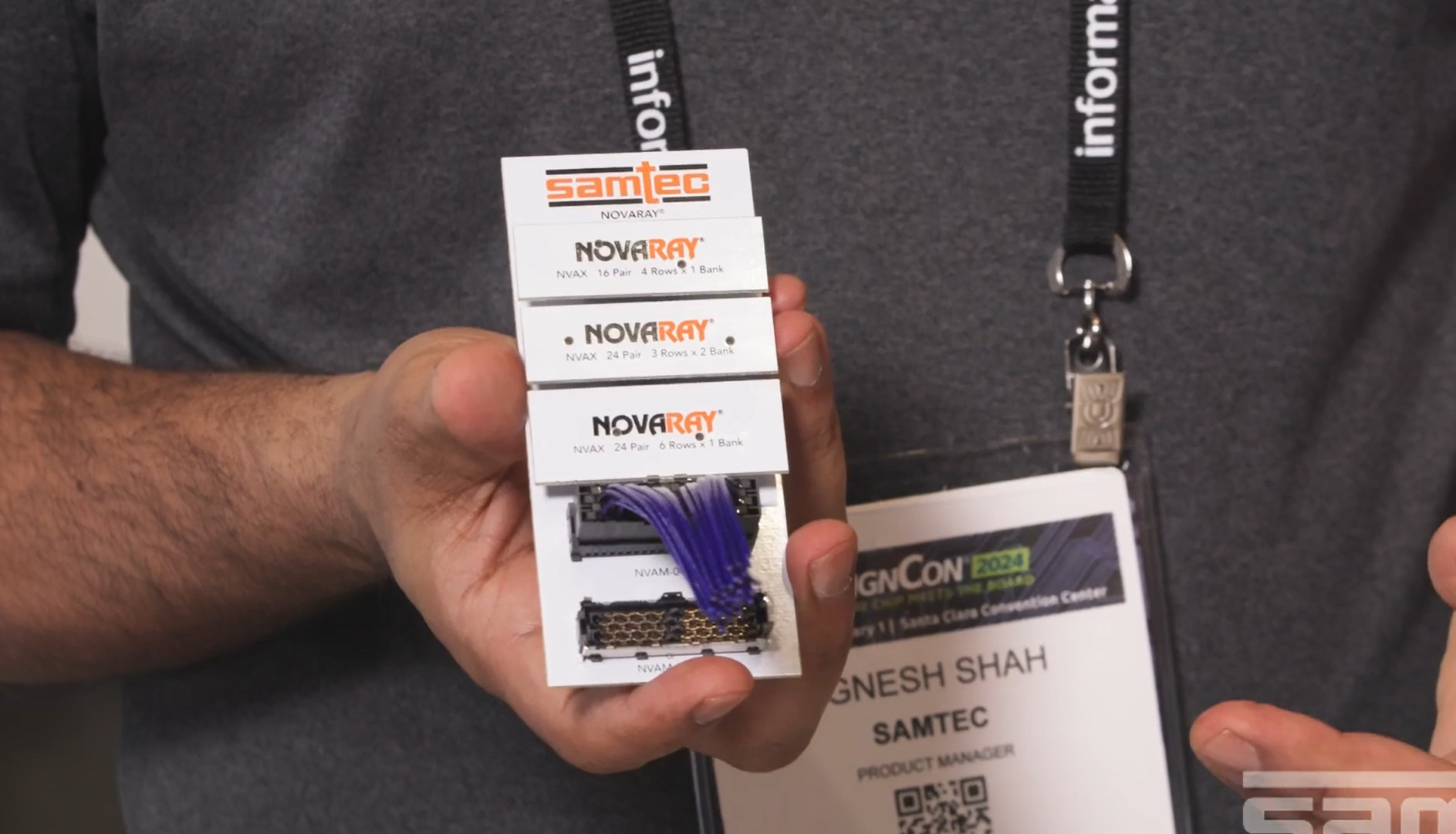

  Samtec NovaRay®電纜組件結合了極高的密度和性能，在比傳統陣列少40%的空間內支持每通道112 Gbps PAM4。其應用包括數據通信、人工智能/移動計算、高性能計算、計算機和半導體、醫療、測試和測量以及移動網絡。它們可實現高達40 GHz的超低串擾（<30 dB，FEXT 和 NEXT）。NovaRay®電纜組件可在-40 至 +125 C溫度范圍內工作，支持PCIe®6.0/CXL® 3.1。

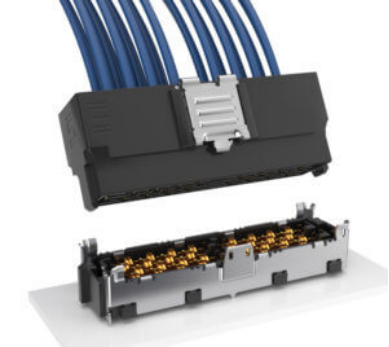

  Samtec NovaRay®連接器的創新設計將極高的密度和極高的性能結合在一起，隨著系統尺寸的縮小和速度的提高，這一點至關重要。全屏蔽差分對設計和兩個可靠的接觸點使其具有業界領先的 4.0 Tbps 總數據傳輸速率。
