每Gbit秒的耗電量僅7mW！古河電工試制設備內光布線模塊

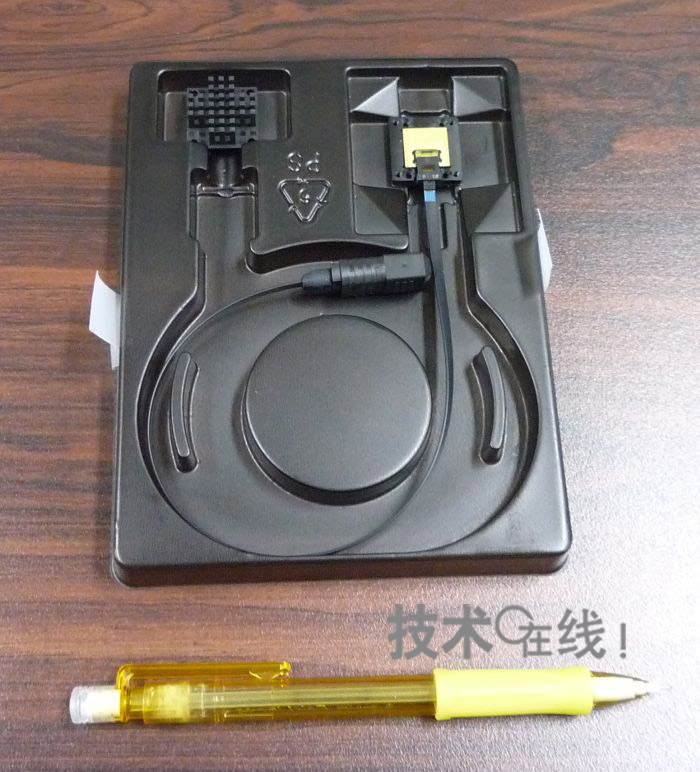

    日本古河電氣工業試制了耗電量小的設備內光布線模塊（圖1）。該模塊能夠以0.84W以下的功耗、以10Gbit/秒×12條信道共計120Gbit/秒的速度傳輸300m（管殼溫度為15～80℃）。換算為每Gbit/秒的耗電量7mW。設想主要用于服務器、路由器等板卡間的設備內光布線。目標是2010年投產。

    模塊的外形尺寸為13mm×13mm×3.4mm，裝入電器插座和散熱器后，尺寸為21.7mm×21mm×13.7mm（圖2）。傳輸線路采用了石英光纖。

    使用1μm頻帯

    該模塊之所以能夠降低耗電量，是因為削減了光源VCSEL、驅動IC和以受光元件放大光電轉換后電信號的跨阻放大器（TIA）等的耗電量。VCSEL以古河電氣工業開發的高效產品為基礎，支持10Gbit/秒的高速調制。振蕩波長為1060nm。VCSEL的驅動IC和TIA為其他公司制造。

    采用VCSEL時，多使用振蕩波長850nm產品。像此試制品這樣采用1μm頻帯有兩個好處。一是在石英光纖上的損耗少，二是容易通過受光元件提高感光度。

    與使用GaAs光電二極管（PD）接收850nm頻帯的光相比，采用InGaAs的PD接收1μm頻帯的光時，感光度約提高25％。提高感光度還有利于降低耗電量。

    傳輸線路方面，除石英光纖外，還可以采用使用有機材料的光導波路。但“要想較早地在2010～2012年投產，使用石英光纖是比較現實的”。

    面向手機用途的設備內光布線研究開發也日益活躍。不過，古河電氣工業不準備涉足該用途。其將專注于服務器及路由器等“要求大容量和高可靠性的領域”。

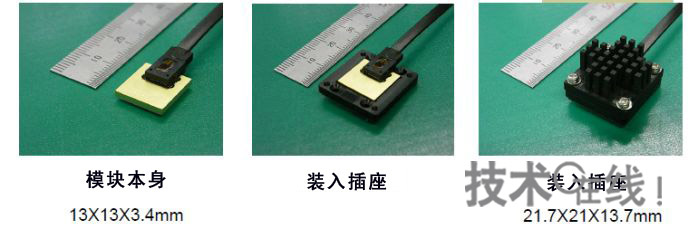

圖2：模塊本身、裝入電器插座后以及用散熱器固定后
