中興通訊TD-SCDMA MBMS解決方案
訊石光通訊網
2007/12/19 9:14:36
3G時代如何改變我們的生活？設想一下，當您坐在世界杯半決賽的賽場上，現在比分為1:1，這時在另外一個比賽場的半決賽將決定了這場比賽的哪支隊伍進軍決賽，您是否想用手機立即看到另外一場的比賽實況？當您走在到處都是琳瑯滿目商品的商場中，您是否想通過手機看到該商場有哪些你感興趣的商品打折的廣告？……我們相信在未來的3G時代，以視頻流媒體技術為基礎的各種業務，如Mobile TV等業務，將得到廣泛的應用。
但是在Mobile TV業務得到廣泛應用之前，有兩個難題需要解決，一個是視頻的空中傳輸成本，另外一個如何獲得充足的頻率帶寬。MBMS（Multimedia Broadcast and Multicast Service ）作為一種依托于3G無線網絡的視頻廣播技術，在保證移動運營商能夠完全控制業務的基礎上，通過使用廣播技術大量的降低了視頻數據的無線傳輸成本。而部署于TD-SCDMA網絡上的MBMS系統可以充分利用全球豐富的TDD頻段資源，避免和語音等傳統移動業務的爭搶資源。
因此可以說和TD-SCDMA網絡結合的TD-MBMS系統是傳統移動運營商建設一個可運營、可管理、可計費的Mobile TV等移動視頻業務最好的方案。
TD-MBMS原理介紹
TD-MBMS技術是在現有TD-SCDMA系統上，對原有消息類廣播功能進行增強，提供點到多點單向多媒體服務的技術，實現網絡資源共享，提高網絡資源的利用率，尤其是寶貴的空中接口資源。

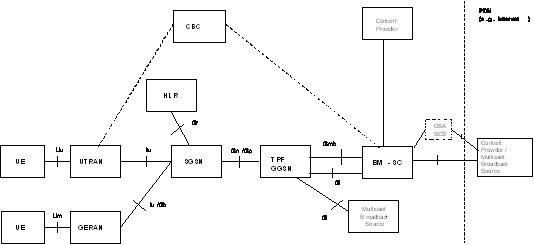

TD-MBMS的網絡結構如下圖所示。
相比傳統的3GPP R4/R5架構，TD-MBMS系統在核心網部分新增了一個BM-SC網元，用于對TD-MBMS業務的提供和控制和在多播業務時實現對移動終端的接入控制和計費。
在無線接口方面，TD-MBMS系統引入了一個新的物理信道MICH(MBMS Indicator Channel)，用來傳送TD-MBMS系統的通知指示(Notification Indicators)。而點到多點的視頻數據流則還是在傳統的S-CCPCH來進行承載。同時，由于在物理層方面的變化，對于TD-SCDMA系統中的其他部分，如RNC、SGSN等網元，TD-MBMS也都做了一些相應的修改。
總之，TD-MBMS通過對現有的TD-SCDMA網絡進行微小的改動，提供了Streaming或Background類多媒體數據的廣播和多播服務；不僅能實現純文本低速率的消息類組播和廣播，而且還能實現高速多媒體業務的組播和廣播，提供多種豐富的視頻、音頻和多媒體業務。
TD-MBMS的最小覆蓋單元是蜂窩網小區，因此可以與位置業務良好融合，可以為不同位置用戶提供豐富的業務。由于蜂窩網的每個小區覆蓋范圍較小，并有更精確的網絡規劃，因此TD-MBMS可以支持在不同區域分別廣播不同的內容。利用這個特點，在未來的運營中，運營商可以開放相應的接口，讓特定地點的廣告客戶能夠自己發布一些視頻源，當手機用戶移動到這些特定的區域時，系統就可以通過位置業務感知，并自動提供該區域的一些特色視頻廣播數據，從而達到良好的業務效果。
TD-MBMS可以提供上行信道。除了廣播業務，TD-MBMS還可以提供更豐富的組播業務；通過點對點修復機制，實現高可靠的下載業務。通過交互信道實現靈活的計費。MBMS可用于承載移動廣播電視業務，但并不局限于此，TD-MBMS還可以為用戶提供多種豐富的“PUSH”業務，而其中許多業務已經在現網中開始運營，如果將TD-MBMS引入網絡，馬上就能夠為增加業務傳送容量帶來收益。
此外TD-MBMS對終端的影響也較小，無需增加新的接收設備硬件，可以通過對現有手機軟件升級來支持，降低了用戶使用MBMS系統的成本。
TD-MBMS的組網
在TD-SCDMA系統中引入MBMS系統后，不會影響原有的小區結構和覆蓋。從覆蓋來看，引入MBMS后，增加了SCCPCH信道的數目以及功率，因此增加了公共信道的功率，小區的總功率也增加，但是由于TD-SCDMA網絡的本質是上行受限，下行的功率比較充足，再加上TD-MBMS系統在下行采用和其他業務相同的SF=16的擴頻碼，因此其覆蓋和其他業務基本一致，這就方便了運營商對MBMS網絡覆蓋的規劃。
從容量來看，一個3:3配比的TD-SCDMA頻段可以提供6個64Kbps廣播信道或3個128Kbps廣播信道，而在2:4配比的網絡中，則可以提供8個64Kbps廣播信道和4個128Kbps廣播信道。通過增加頻點，在TD-SCDMA中能夠提供的廣播信道數目基本上是沒有限制的，在一個10M帶寬中最大可以提供48個頻道資源，即滿足了運營商對頻道資源的要求，又通過TDD技術充分節約了對帶寬的要求。

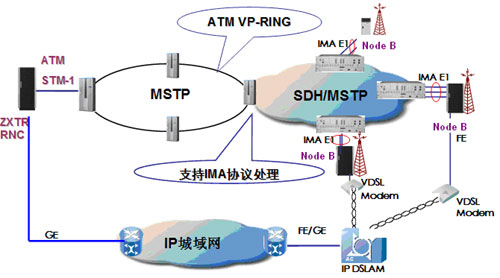

從lub流量來看，引入TD-MBMS后，lub流量隨著頻道數量的增加有著顯著的增加。如果還是使用3GPP標準的ATM傳輸技術來輸出MBMS業務，那么運營商需要不斷的對連接基站的傳輸網絡進行擴容，增加了運營商的投資。為此，中興通訊在TD-MBMS系統中引入了混合IP的傳輸技術，即傳統的話音業務繼續使用傳統的ATM傳輸來保證傳輸質量，而對MBMS等基于IP的業務使用IP傳輸網來進行，很好的利用IP網絡的匯聚作用，降低了MBMS系統在傳輸系統上的成本。
中興通訊TD-MBMS解決方案
中興通訊在和客戶不斷的溝通中，很早就認識到了MBMS系統對3G運營商的重要性，并著手開展MBMS系統的研發工作。依托中興通訊強大的通用V3平臺和研發實力，目前中興通訊已能夠提供從業務平臺到終端的全套的解決方案，可以充分滿足運營商部署MBMS對設備和終端的要求。
中興通訊的系列化TD-SCDMA基站、RNC和SGSN通過增加相應軟件模塊即可以支持MBMS系統。而新增的BM-SC網元和其他核心網網元一樣，都基于中興通訊強大的V3平臺，其80G的交換能力保證了滿足大量用戶對移動視頻業務的要求。而多種多樣的系列化MBMS TD終端，消除了運營商在網絡運營中對終端數量和兼容性的疑問。
TD-MBMS是3G運營商開展以流媒體業務為基礎的Mobile TV等業務的最好系統之一，它能夠充分滿足手機用戶在任何時間、任何地點看到自己想要的視頻節目的要求，必然會成為未來3G系統的killer業務之一。我們相信選擇中興通訊的TD-SCDMA的MBMS解決方案能夠幫助運營商乘上MBMS的大潮，成為提供ARPU值的動力。
新聞來源：C114
