WCDMA與WiMAX系統共存干擾分析(3)

4、仿真結果

　　4.1　WiMAX系統對WCDMA系統的干擾

　　由前面的功率控制可以看出，由于WCDMA和WiMAX幀結構的不同，WCDMA在進行功率控制時要同時考慮WiMAX上/下行對其的干擾。

　?。?）WiMAX系統上/下行對WCDMA系統上行的干擾

　　為了便于比較，WiMAX系統上/下行干擾WCDMA系統上行的仿真結果如圖4～6所示。

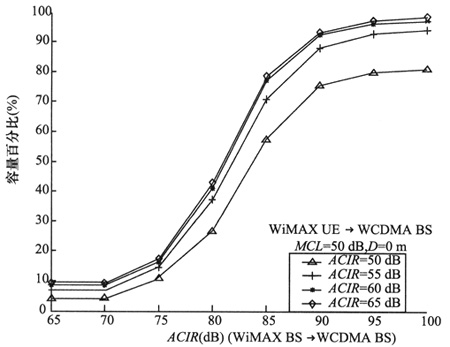

圖4　WCDMA上行容量損失與A CIR的關系

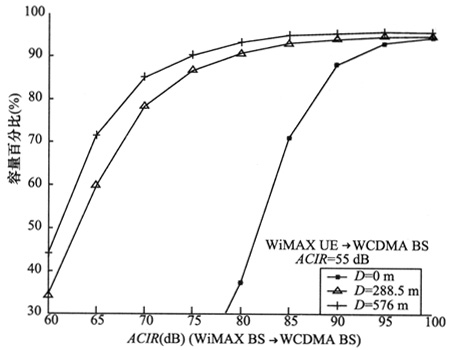

圖5　WCDMA上行容量損失與基站間距的關系

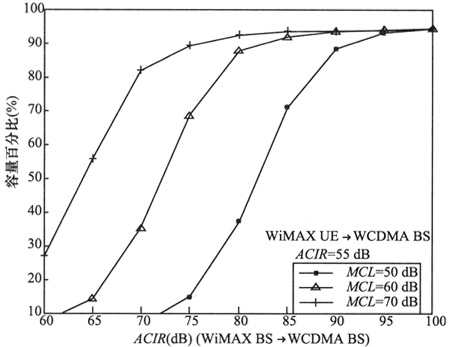

圖6　WCDMA上行容量損失與MCL的關系

　　由以上結果可以清晰地看出：

　　WiMAX上行干擾WCDMA上行和WiMAX下行干擾WCDMA上行兩種情況下的ACIR對WCDMA的容量都有影響。由圖4可以看出，隨著ACIR的增大，WiMAX系統對WCDMA系統上行的干擾減小，WCDMA系統容量損失隨之減小。要想保證WCDMA系統損失小于5%，要求WiMAX上行干擾WCDMA上行和WiMAX下行干擾WCDMA上行的ACIR值分別為60 dB和95 dB。相對于標準設備情況下ACIR值分別提高了23 dB和50 dB左右。

　　在相同ACIR的情況下，隨著WiMAX和WCDMA基站距離偏移量的由0增大為288.5 m和577 m時，WiMAX系統對WCDMA基站的干擾相應減小。由圖5可以看出，隨基站間距離增大，仿真曲線距離相距逐漸減小，說明干擾抑制改善效果逐漸減弱。

　　在WiMAX系統和WCDMA系統基站共站址的情況下，增大最小耦合損耗（MCL），看到WCDMA系統受到的干擾和容量損失相應減?。ㄒ妶D6）。原因是增大MCL相當于兩系統基站之間增大了保護間隔。增加了干擾鏈路的鏈路損耗，從而降低了干擾。

　?。?）WiMAX系統上/下行對WCDMA系統下行的干擾

　　經過仿真得到，WiMAX上/下行對WCDMA下行的干擾造成的WCDMA系統容量的損失，在不同的系統布局下都小于3%。如果對設備指標加以限制，WCDMA系統容量的損失將近似可以忽略。

　　4.2　WCDMA系統對WiMAX系統的干擾

　?。?）WCDMA系統上行對WiMAX系統上行的干擾經過仿真得到，WCDMA上行對WiMAX上行的干擾造成的WiMAX系統頻譜效率的損失，在不同的系統布局下都小于4%。

　?。?）WCDMA系統下行對WiMAX系統上行的干擾

　　從圖7可以看出，隨著ACIR的增大，WCDMA系統下行對WiMAX系統上行的干擾減小，WiMAX系統頻譜效率損失隨之減小。在相同ACIR的情況下，隨著WiMAX和WCDMA基站距離偏移量的增大為288.5 m和577 m時，由于WCDMA系統的干擾引起的WiMAX頻譜效率的損失逐漸降低。

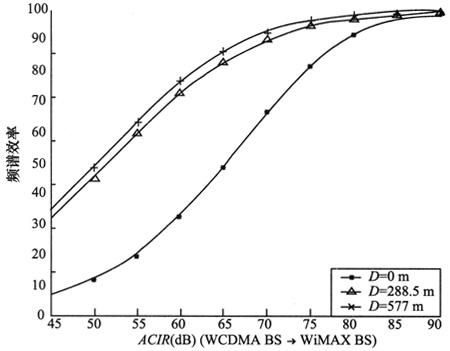

圖7　WiMAX上行頻譜效率與基站間距的變化

　?。?）WCDMA系統上行對WiMAX系統下行的干擾

　　經過仿真得到，WCDMA上行對WiMAX下行的干擾造成的WiMAX系統頻譜效率的損失，在不同的系統布局下都小于2%。

　?。?）WCDMA系統下行對WiMAX系統下行的干擾

　　經過仿真得到，WCDMA下行對WiMAX下行的干擾造成的WiMAX系統頻譜效率的損失，在不同的系統布局下都小于3%。

5、結語

　　從以上的分析可以確定在不同網絡布局情況下，兩系統之間共存對WCDMA系統容量和WiMAX系統頻譜效率的影響。在共站情況下的WiMAX下行對WCDMA上行的干擾和WCDMA下行對WiMAX上行的干擾是最嚴重的兩種情況。仿真中通過嚴格設備參數提高ACIR、增大地理偏移距離、提高MCL的方法降低干擾到可以接受的水平。在實際的工程中，對于干擾嚴重的情況，還可以采用通過附加濾波器和線性化功率放大器、使用保護帶寬等方法來減小系統間干擾。
