[圖]EPON技術應用策略研究
訊石光通訊網
2007/5/24 9:29:33
摘要 在討論EPON技術的特點和應用模式的基礎上，結合EPON技術應用可行性分析，提出EPON技術在近期的應用策略。
FTTH是未來寬帶接入網發展的必然趨勢，EPON技術是實現FTTH的主要技術之一。
EPON是由IEEE 802.3工作組在2000年11月成立的EFM（Ethernet in the First Mile）研究小組提出的。2001年9月，這個研究組正式成為IEEE的第一英里以太網（EFM）工作組（Task Force），在802.3協議框架內，制定EPON標準。
2004年6月，正式通過IEEE 802.3ah為EPON的國際標準。
1、EPON技術特點
EPON接入系統具有如下特點：
①局端（OLT）與用戶（ONU）之間僅有光纖、光分路器等光無源器件，無需租用機房、無需配備電源、無需有源設備維護人員，因此，可有效節省建設和運營維護成本；
②EPON采用以太網的傳輸格式同時也是用戶局域網/駐地網的主流技術，二者具有天然的融合性，消除了傳輸協議轉換帶來的成本因素；
③采用單纖波分復用技術（下行1 490 nm，上行1 310 nm），僅需一根主干光纖和一個OLT，傳輸距離可達20公里。在ONU側通過光分路器分送給最多32個用戶，因此可大大降低OLT和主干光纖的成本壓力；
④上下行均為千兆速率，下行采用針對不同用戶加密廣播傳輸的方式共享帶寬，上行利用時分復用（TDMA）共享帶寬。高速寬帶，充分滿足接入網客戶的帶寬需求，并可方便靈活地根據用戶需求的變化動態分配帶寬；
⑤點對多點的結構，只需增加ONU數量和少量用戶側光纖即可方便地對系統進行擴容升級，充分保護運營商的投資；
⑥EPON具有同時傳輸TDM、IP數據和視頻廣播的能力，其中TDM和IP數據采用IEEE 802.3以太網的格式進行傳輸，輔以網管系統，來保證傳輸質量。
2、EPON技術的應用模式
2.1 公眾客戶綜合接入
對公眾用戶，可以采用FTTH（光纖到戶）應用和FTTB/C/Cab（光纖到大樓/路邊/光交接箱）應用等模式。
2.1.1 FTTH應用
ONU直接安裝在用戶家里，對于業務的接入，可以采取兩種方案（如圖1所示）：
圖1 公眾客戶FTTH應用模式
①方案一：ONU提供FE、POTS、CATV視頻接口等用戶接口（如家庭1、家庭2）；
②方案二：ONU提供FE接口，下掛家庭網關實現接入（如家庭3、家庭4）。
2.1.2 FTTB/C/Cab應用
ONU安裝在樓層/設備間綜合機柜內，對于業務的接入，可以采取的4種方案（如圖2所示）：

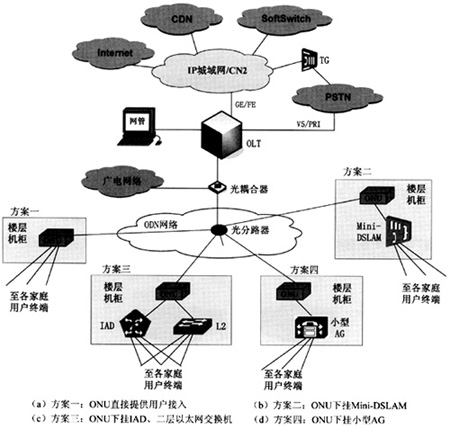

圖2 公眾客戶FTTB/C/Cab應用模式
方案一：ONU提供FE、POTS、CATV視頻接口等用戶接口，可采用多用戶ONU或將多個單用戶ONU集中放置。
方案二：ONU下掛Mini-DSLAM，提供數據接入；可通過家庭網關實現綜合接入。
方案三：ONU下掛IAD、二層以太網交換機，通過IAD、L2交換機實現綜合業務接入。
方案四：ONU下掛小型AG，通過AG實現綜合業務接入。
2.2 大客戶、商業客戶綜合接入
對于商業用戶，可以根據業務需求、用戶規模的不同，采取不同的實施模式：如FTTO（光纖到辦公室）和FTTB/C（光纖到大樓/路邊）。根據實施模式、接入方式的不同，可以采取5種實施方案（如圖3所示）：

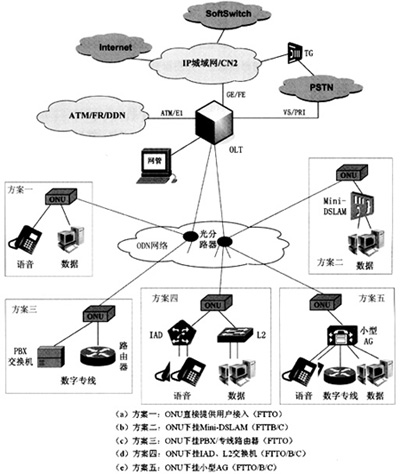

圖3 大客戶、商業客戶應用模式
方案一：ONU提供FE、POTS等用戶接口，可實施FTTO模式。
方案二：ONU下掛Mini-DSLAM，提供數據接入，可實施FTTB/C模式。
方案三：ONU下掛PBX交換機或路由器等設備，提供專線接入，可實施FTTO模式。
方案四：ONU下掛IAD、二層以太網交換機，通過IAD、L2交換機實現綜合業務接入，可實施FTTO或FTTB/C模式。
方案五：ONU下掛小型AG，通過AG實現綜合業務接入，可實現FTTO/B/C模式。
3、EPON技術應用可行性分析
3.1 EPON技術設備初步成熟
自從2004年IEEE802.3ah定稿后，EPON技術獲得了快速發展。目前市場上已經有多款芯片可供選擇，主流電信設備廠商均推出了相關產品。在日本、韓國已經獲得了較多的應用。從國內外應用和廣東電信FTTH現場試驗的情況來看，EPON技術已經基本成熟。
3.2 EPON技術經濟可用
根據中國電信FTTH-EPON現場試驗中對EPON的各種應用模式的成本分析可以看出：
①采用EPON實現FTTH目前的成本仍然遠高于DSL、LAN等方式。因此對于普通公眾客戶，FTTH目前尚不具備大規模商用的條件；
②對于商業客戶，FTTH/O的建設成本相對于光纖直連（MC）已經可以接受，甚至有一定的成本優勢，所以可以針對有需求的企業客戶實施FTTO或者FTTB；
③采用EPON系統實現FTTB+DSL/LAN接入的方式中，綜合成本與現有DSL和LAN的建設模式相比已經非常接近，已經具備商用的經濟條件。
4、EPON技術應用策略
4.1 EPON技術應用總體原則
根據前面的研究和分析，EPON設備和技術初步成熟，但實現FTTH仍成本較高，因此，近期EPON的應用建議遵循“需求明確、成本不敏感、嚴格管理和控制”的總體原則。具體而言：
①EPON設備還具有互通性未解決等欠成熟的地方，故在使用時應注意控制規模，不能盲目推廣，必須在有明晰的業務需求時才能使用；
②EPON設備選用時應考慮經過測試和評估的廠家設備；
③目標用戶對成本敏感度相對較低；
④利用EPON系統實現FTTH/FTTO時，要重視FTTH商業模式研究和分析，加強與地方政府、房地產商、建筑行業的合作。
4.2 EPON技術應用場景建議
根據分析，我們認為，EPON設備近期應主要用于以下場景，網絡具體實現方式可參見第2章的應用模式分析。
（1）EPON+LAN或EPON+DSL應用場景
①新建LAN接入小區，采用EPON+LAN的方式實現FTTB，逐步減少光纖收發器在FTTB+LAN網絡中的使用；
②在ADSL寬帶提速的網絡改造中，可使用EPON系統實現更為分散的DSLAM設備的可靠上聯，實現FTTC/B+DSL；
（2）EPON實現FTTH、FTTO的應用場景
①需求明顯的商務寫字樓、連鎖網吧等，采用EPON系統實現FTTO；并充分利用FTTH網絡提供綜合解決方案的特點，通過差異化服務、個性化業務管理等方面，提高商業客戶的滿意度和忠誠度；
②新建高檔別墅小區或高檔樓盤，房地產商有FTTH建設意向的前提下，可直接采用EPON技術實現光纖到用戶；
③競爭需求的場景（對方運營商已經開始采用EPON實現FTTH，且已經獲得用戶的認同）；
④少量大帶寬需求的場景（尤其是上行帶寬需求大時，現有DSL網絡無法滿足）如視頻監控等。
