三石園科技推出5G前傳解決方案

  傳統5G前傳無源波分采用1271~1371 nm 實現6波雙通道通訊。由于1351nm和1371nm波長業界產業鏈相對不如1271~1331nm的4波成熟，從可靠性，成本角度看，采用相對成熟的前4波會更具有競爭力。

  基于上述情況，三石園科技推出采用成熟的QSFP28 CWDM4-10+環形器的方式來實現傳統方案。

  一、 傳統波分：

  ·需要用1271~1371 nm ，6波長，實現單纖雙向通訊

  ·6個SFP光模塊

  ·2個波分模塊

  二、 三石園科技的QSFP28 CWDM4-10+環形器方案：

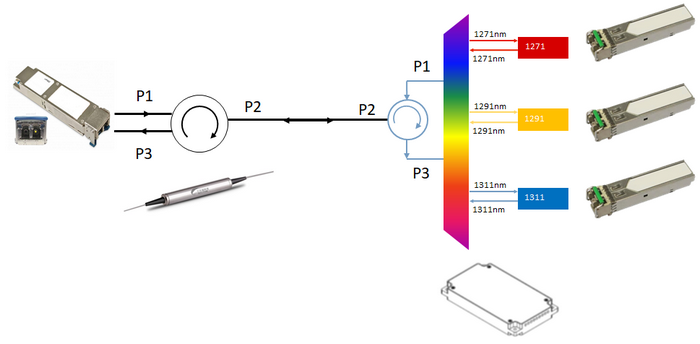

  1， 調頂方案

  ·1271nm, 1291nm, 1311nm，3個波長實現雙向通訊

  ·1個QSFP CWDM4-10光模塊

  ·3個SFP光模塊

  ·2個環形器

  ·1個3波長波分模塊

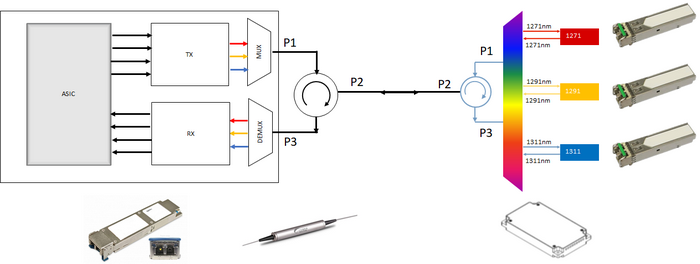

光模塊內部圖

      ·模塊內部3個波長即可

      ·外接環形器實現單纖雙向

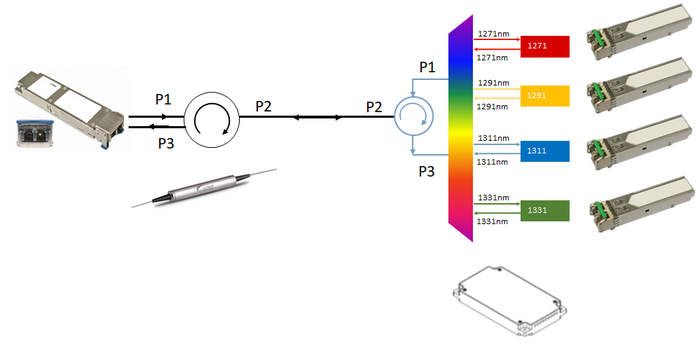

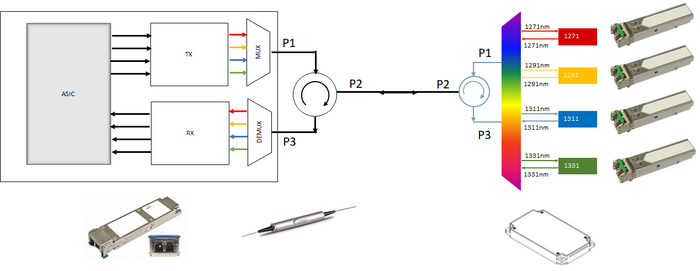

      2，非調頂方案

      ·1271nm, 1291nm, 1311nm，1331nm 4個波長實現雙向通訊

      ·1個QSFP CWDM4-10光模塊

      ·1個4通道波分模塊

      ·4個SFP光模塊

      ·2個環形器

     ·獨立OSC通道

光模塊內部圖

      ·模塊內部4個波長

      ·3個波長用來走業務，1個波長走OCS信號

      ·外接環形器實現單纖雙向

  三、 方案對比：

  傳統方案：

  · 整個系統6個SFP封裝光模塊+2個Mux/DeMux

  · 要用6個波長實現6通道通訊

  · 用到1351/1371nm不常用波長的光模塊

  三石園科技調頂方案

  · 整個系統1個QSFP28 CWDM4-10+1個DeMux+3個SPF封裝光模塊

  · 只需要3個波長

  · 局端用1個QSFP28 CWDM4-10代替3個SFP封裝光模塊, 且不需要額外的Mux

  · 3波長實現6通道雙向通訊

  · QSFP28 CWDM4-10光模塊

  · 單光纖應用

  · 使用業內常規的CWDM4波長，避免使用量少的長波長，降低成本

  三石園科技非調頂方案

  · 整個系統1個QSFP28 CWDM4-10+1個DeMux+3個SPF封裝光模塊

  · 需要4個波長

  · 局端用1個QSFP28 CWDM4-10光模塊代替3個SFP封裝光模塊, 且不需要額外的Mux

  · 3個波長走業務信號，1個波長用來OSC管理

  · 不需要調頂

  · QSFP28 CWDM4-10光模塊

  · 單光纖應用

  · 使用業內常規的CWDM4波長，避免使用量少的長波長，降低成本

	傳統方案	三石園調頂方案	三石園非調頂方案
波長個數	6	3	4
Mux/DeMux數量	2	1	1
SFP封裝光模塊	6	3	4
QSFP28 CWDM4-10	0	1	1
環形器	0	2	2

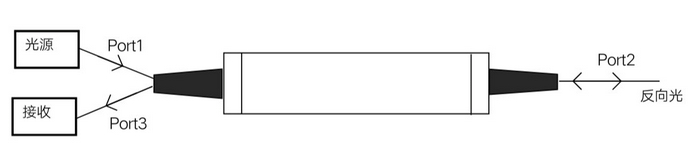

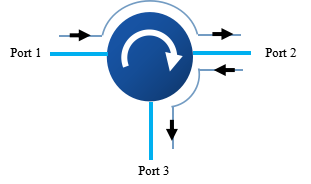

  四、 環形器的功能：

  端口1到端口2， 端口2到端口3

      五、波分模塊內部結構對比：

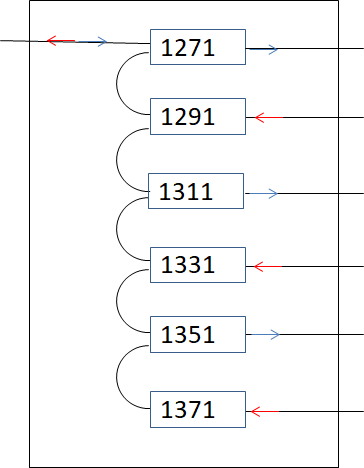

傳統波分模塊內部結構

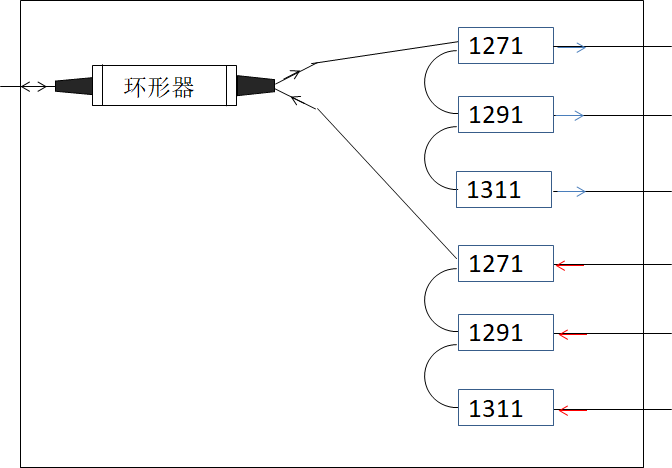

三石園科技波分+環形器模塊內部結構

  六、 三石園科技相關產品：

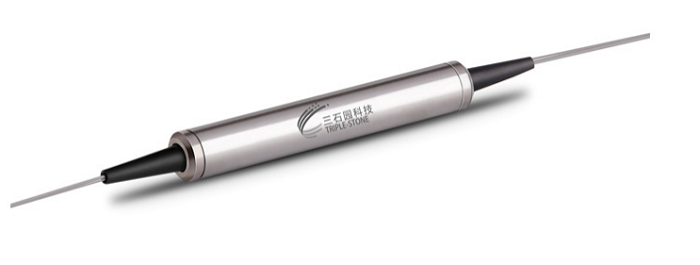

  1， 環形器：

  · 覆蓋1271~1371nm 6波長CWDM通道

  · 低損耗

  · 高可靠性

  2，環形器跳線

  把環形器整合在跳線里，外觀上看就是個雙端口“跳線”，可節省安裝空間

  覆蓋1271~1371nm 6波長CWDM通道

       功能： P1→P2, P2→P3





      3， 插片式環形器及環形器+波分模塊

   客制化生產，根據客戶需求，生產出滿足各種應用的環形器盒子

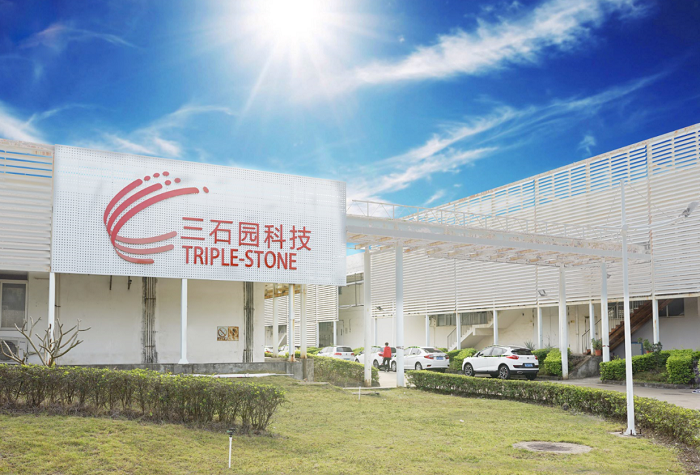

  關于廣東三石園科技有限公司：
