DSL在EPON中的應用探討

     EPON＋DSL這種新型的組網模式，是在新業務不斷演進，帶寬需求不斷增加，以及“光進銅退”的大背景下提出的，采用這種組網模式，能夠滿足用戶需求，節省運營商投資，保證收益。但是要想使這種組網模式成為主流，運營商在設備兼容、產品豐富、運維經驗等很多方面都還需要付出努力。
    目前國內互聯網的接入方式以DSL技術為主，以LAN、WLAN等技術作為必要的補充，但是目前這種寬帶接入的組網格局面臨著嚴峻的挑戰：
    銅的價格不斷上漲，使得運營商“最后一公里”的投入增加，而光纖價格持續下降；不斷出現的新業務如視頻業務等對帶寬的需求不斷增加；ADSL的傳輸速率受傳輸距離的影響較大，不適合長距離傳輸。
    鑒于以上因素，運營商迫切需要采用新的技術改善目前的情況，而EPON和DSL相結合的模式對上述問題提出了很好的解決方案。中國電信從2005年開始對EPON進行測試，現在其EPON系統在技術、產品和組網方式上都已經成熟，達到商用水平。
    組網技術趨于融合
    ADSL技術目前已經非常成熟，并且ADSL2+技術應用之后，很大程度提高了寬帶用戶的使用帶寬（提供ADSL的設備為DSLAM）。
    EPON技術經過中國電信幾年的測試、選型和試驗網的鋪設，已經比較成熟，并且能夠提供1Gbit/s的上下行對稱速率，對于各種高帶寬的視頻業務都能夠滿足。
    DSL與EPON兩種技術各有優勢，融合組網更能發揮所長。
    EPON網絡中，OLT上行認證服務器進行個人客戶的帳號認證，下行通過分光器、ONU和DSLAM設備與用戶家中的電腦相連接，從局端到ONU全部采用光接入的方式，保障用戶的私密性、傳輸可靠性。該方案根據設備集成情況不同，可以分成以下兩種情況。
    1．ONU和DSLAM分離
    此種應用方式中，ONU和DSLAM是分離的兩臺設備，其優勢如下：
    DSLAM產品成熟，集成度高，可以為多個用戶提供穩定的寬帶接入；ONU和DSLAM可以分別安裝在不同的機房，對機房的要求相對傳統模式較低。
    2．ONU和DSLAM集成
    此種應用方式中，ONU和DSLAM是一臺設備，其優勢如下：
    集成設備體積小，對安裝環境的要求非常低；能夠同時提供語音和數據出口，解決用戶全業務接入問題；在離用戶最近的位置安裝，減少銅線距離，提高接入帶寬。
    ONU和DSLAM分離的應用場景

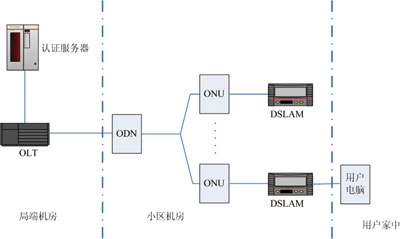

    ONU和DSLAM分離的接入模式如圖1所示。

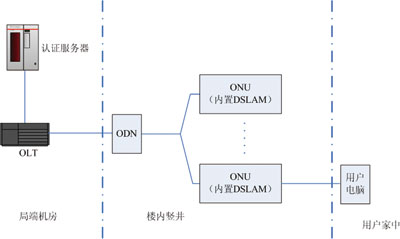

圖2 ONU和DSLAM集成的接入模式

    此種接入模式下，局端的OLT通過光口或者FE接口上連認證服務器，通過光纖下掛ODN（分光器），根據能力的不同，每個OLT可以下掛多個ODN設備。
    在用戶端，運營商在小區機房內需要搭建3種設備即ODN、ONU和DSLAM。ODN是分光器，根據距離的遠近支持1∶16、1∶32和1∶64等多種分光比，目前使用較多的是1∶32的分光器，ODN是一種無源的設備，而且體積小，不需要專用機房，可以放在樓內的任何地方，如豎井等地方。分光器和ONU之間通過皮線光纜連接，集成了DSLAM功能的ONU能夠提供語音和ADSL兩種業務。
    該接入模式的優勢是：DSLAM下移大大縮短了銅線接入距離，有效提高了帶寬，為以后大帶寬的應用提供了可能；不需要標準的電信機房，ODN和ONU都可以安裝在豎井內，安裝靈活，節省成本；ONU集成了語音模塊和DSLAM，可以同時提供語音和上網兩種業務。
    而劣勢是：目前ONU的種類還不豐富，只能支持幾十個用戶的接入，而且各廠家的兼容性有待進一步測試。
    ONU和DSLAM集成的應用范圍包括：當地非主導固網運營商對現有小區的改造；新建小區寬帶網絡的接入。
    目前一般新小區都是采用ONU和DSLAM集成的模式，集成了DSLAM的ONU，可提供16個或者32個用戶的接入（包括語音和ADSL）。ONU放置在樓內的豎井中，最大限度地節省了維護成本和減少了銅線的長度。
    FTTH和DSL融合的網絡優勢
    FTTH和DSL融合的組網方式目前有以下幾大優勢。
    提高了用戶帶寬。由于ADSL的帶寬受距離的影響較大，融合組網方式充分將DSLAM設備下移，減少了從設備到用戶電腦的距離，所以較大提高了用戶帶寬.
    提高了網絡可用性。從ONU上連到機房全部采用光纖連接，充分保證了用戶數據的私密性和安全性。
    節省了光纖資源。EPON上下行數據通過波長的不同全部在一根光纖中傳輸，與傳統組網中每臺傳輸設備需要4根光纖相比，大大節省了光纖的資源。
    節省了運營商投資。運營商投資的節省有兩個方面，第一，采用EPON的接入方式，運營商無需搭建機房、傳輸設備、語音交換機和數據交換機就可以為用戶提供全業務接入；第二，傳統樓內綜合布線系統全部都采用銅線，隨著銅價格上漲，綜合布線成本水漲船高，采用EPON接入方式之后，設備更靠近用戶，節省了綜合布線的成本。
    多業務綜合接入。EPON系統除了提供ADSL接口之外還可以提供語音、專線、E1等多種接口形式，能夠實現多種業務的同時接入。
