高精密源表在光模塊測試中的應用

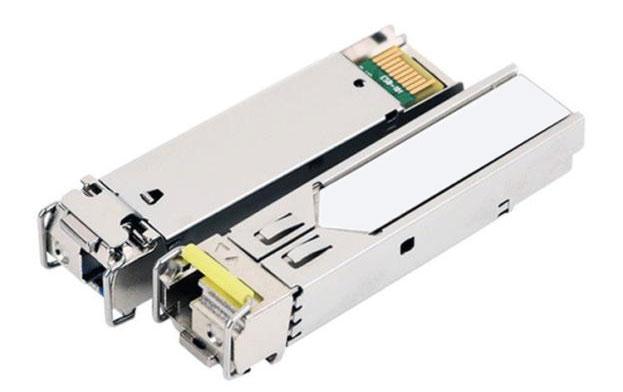

  ICC訊 光模塊是進行光電和電光轉換的光電子器件，準確來說，光模塊是多種模塊類別的統稱，具體包括：光接收模塊，光發送模塊，光收發一體模塊和光轉發模塊等?，F今我們通常所說的光模塊，一般是指光收發一體模塊，它的作用就是實現把光信號變成電信號，把電信號變成光信號,廣泛應用于視頻監控、廣播電視、醫療設備等領域。

  光模塊通常由光器件(BOSA)包括發射器件(TOSA，含激光器)、光接收器件(ROSA，含光探測器)以及其他功能電路和光(電)接口等部分組成。在發射端，驅動芯片對原始電信號進行處理，然后驅動半導體激光器(LD)或發光二極管(LED)發射出調制光信號;在接收端，光信號進來之后，由光探測二極管轉換為電信號，經前置放大器后輸出電信號。

  光模塊的結構圖如下：

  為保證光模塊工作的準確性和穩定性，其關鍵部件-光器件BOSA在出貨前都會經過嚴格測試和質量檢測程序。其中，對于BOSA中的關鍵器件發射管芯LD和接收管芯PD-TIA的測試尤為重要。

  LD的閾值電流即激光管開始產生激光振蕩的電流，對一般小功率激光管而言，其值約在數十毫安，具有應變多量子阱結構的激光管閾值電流可低至10mA以下。PD將光信號轉化為電流，后經過互阻放大器(TIA)變為電壓信號。

  BOSA器件框圖如下：

  NGI N2600系列高精密源表在一部儀器內實現了高精度電源與高性能數字萬用表(DMM)的集成，能輸出超高精度的電壓源和電流源并提供測量功能，BOSA關鍵特性測試指標如下：

  響應電流Ip響應度R，R=Ip/Pi,其中Ip表示光電探測器產生的光電流，Pi表示輸入光電探測器的光功率。暗電流Id,規定反向電壓下，在無光入射時產生的電流。反向擊穿電壓VBR,在無光照射時反向電流達到預定值的反向電壓。

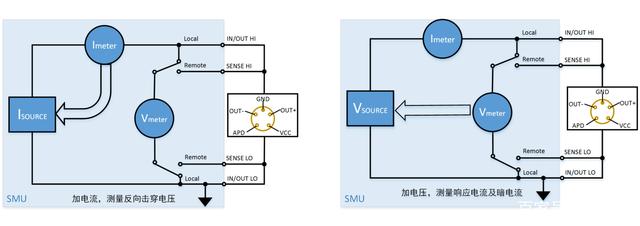

  N2600系列源表測試圖：
